在风力发电领域，叶片作为捕捉风能的核心部件，其外形的精准度直接关系到整个发电机组的稳定性和效能。高精度模具的设计与制造，是确保叶片气动性能达标的关键，而3d高精度扫描仪在这一过程中扮演了重要的角色。本文将深入探讨三维扫描仪在风电叶片检测中的操作流程及独特优势等。
一、建立标志点的全局框架体系：
使用DigiMetric天远三维摄影测量系统进行多角度拍照并计算获得所有标志点的三维坐标信息，从而建立标志点的全局框架体系，摄影测量精度可达0.1mm/4m。
二、3D扫描：

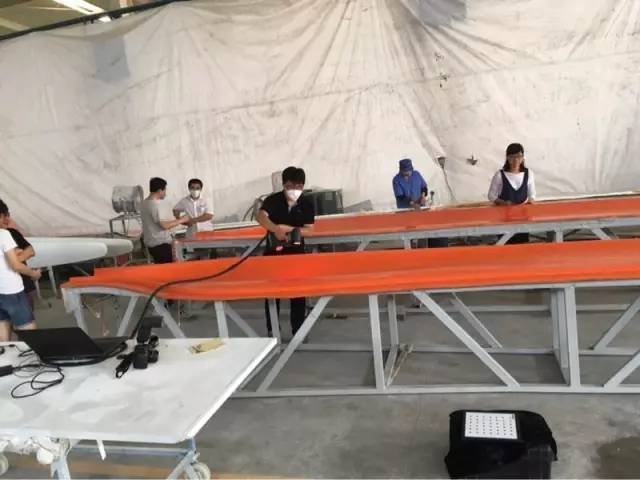

采用FreeScan激光手持三维扫描仪进行三维扫描，三维扫描获得的点云数据将自动贴合到摄影测量系统建立的框架中，从而完成工件的高精度三维扫描工作。
扫描时需将DigiMetric导出的DGM框架打开一并使用，这样可以控制工件的整体误差。
三、生成检测报告：

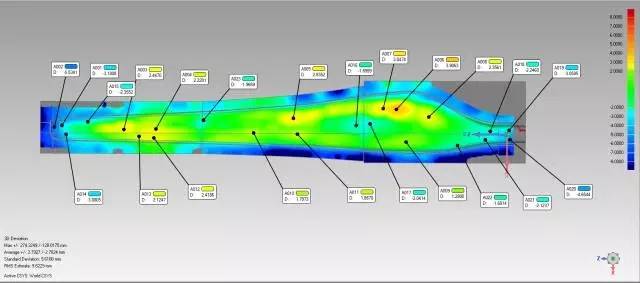

扫描完的数据直接导入到Geomagic Control X软件中，并将设计的CAD数模导入；将扫描获得的三维点云数据对齐到CAD数模上。最后，使用3D比较创建法向偏差注释，所创建的注释为扫描数据的当前位置距CAD数模当前位置的法向偏差。绿色区域为合格区域，暖色调区域为正向超差区域，冷色调区域为负向超差区域。
优势总结：3d高精度扫描仪的使用有效避免了累积误差，提高了测量的精准性，FreeScan天远激光手持三维扫描仪240000次/秒的超高扫描速率具有着高速数据处理能力，整个检测过程得以在很短的时间内完成。
3d高精度扫描仪在风电叶片检测中的应用，不仅极大地提升了检测的效率和精度，更为风电叶片的质量控制和性能优化提供了强有力的技术支撑。
