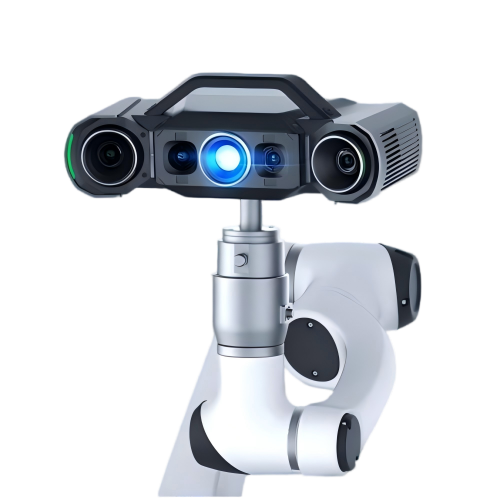

OptimScan Q9/Q12 HD (NEW)

计量级高精度蓝光三维扫描仪

OptimScan Q9/Q12 HD蓝光三维扫描仪，承袭此系列核心计量基因，以最高4μm测量精度与细微特征高保真还原为核心优势，为民用航空、3C电子、医疗器械、精密注塑等精密制造领域以及文物保护领域提供可靠的三维测量解决方案。

在线咨询

产品特点

计量精度，准确测量

采用高性能的硬件模块和三维重建算法
精度最高可达4μm，且重复精度稳定

高分辨率，精细入微

搭载1230万像素高清工业相机，小范围模式平均点距至0.02mm，高保真还原工件/文物细微几何特征
*标注参数基于Q12 HD机型

双重范围，灵活适配

集成两组高分辨率扫描模组，无需手动更换镜头以及调焦，一键切换两种不同扫描范围
*不同范围扫描数据可在软件中进行拼接融合，兼具效率和细节

单双目模式，数据完整

此功能也称“多重扫描”，开启该模式后
支持单目与双目同时采集凹槽等位置数据，且数据可实现自动融合，提升扫描完整度

智能协同，扫描高效
内嵌双芯片计算平台，单幅扫描时间＜1秒，配合机械臂/转台，可实现高节拍三维检测 *可选配自动化二轴转台，提升数据获取效率，实现批量化三维检测
自动化集成，智能化检测
可选配与RobotScan自动化智能3D检测系统集成，进行全自动、批量化全尺寸检测 *搭载高质量蓝光光机配合全新芯片，提升扫描黑色、高亮材质的能力，检测更高效
软件无缝对接
一键导入到主流的三维检测软件和三维设计软件，贯通后续环节
智能色谱，简洁明了
智能色谱清晰展示数据获取完整度
引导式软件简洁易用且可在线更新

规格参数

产品型号	OptimScan Q12 HD 计量级高精度蓝光三维扫描仪		OptimScan Q9 HD 计量级高精度蓝光三维扫描仪
扫描模式	大范围	小范围	大范围	小范围
单面测量范围	220 mm × 150 mm	80 mm × 50 mm	220 mm × 150 mm	80 mm × 50 mm
精度*	0.010 mm	0.004 mm	0.010 mm	0.004 mm
平均点距	0.054 mm	0.02 mm	0.06 mm	0.03 mm
最佳工作距离	600 mm	200 mm	600 mm	200 mm
景深	120 mm	30 mm	120 mm	30 mm
传感器总像素数	1230万×4		900万×4
光源类型	蓝光LED
扫描速度	<1s（投射时间）
硬件计算	有，内置硬件计算，硬件端可以直接出单片点云
对焦方式	双范围自动对焦
扫描方式	非接触式拍照
单双目扫描	支持
多分辨扫描	支持
多重自动曝光	支持
标志点实时识别	支持
数据输出格式	导出结果为ASC，STL等格式，数据输出接口广泛，测量结果可与NX，SolidEdge，CATIA，Solidworks，CreO，Inventor，Geomagic，Polyworks等主流三维软件进行数据交互
工作温度	0℃ ~ 40℃
工作湿度	10% RH ~ 90% RH
测头重量	3.6 kg
外形尺寸	366 mm x 162 mm x 132 mm（含手柄高度）
电脑配置要求	系统：Win10及以上（专业版），64位；显卡：NVIDIA系列，RTX 4060及以上；显存：≥8 GB；处理器：Intel i7-13700H或以上；内存：≥64 GB
自动化选配	可选配协作机器人、转台、伺服系统等，打造 RobotScan Q9/Q12 HD 自动化智能3D检测系统

*精度：尺寸探测误差&球心距测量示值误差

先临天远高精度三维扫描仪精度校准/检测能力：先临三维精度实验室，符合ISO/IEC 17025的体系要求，通过了CNAS认可并授权，依据JJF1951-2021国家计量技术规范、VDI/VDE 2634 Part 2技术标准&Part 3技术标准和10360-8技术标准&10360-13技术标准，对三维扫描仪的球形状探测误差、尺寸探测误差、平面形状误差、球心距测量示值误差、长度测量误差等计量特性进行检测。
