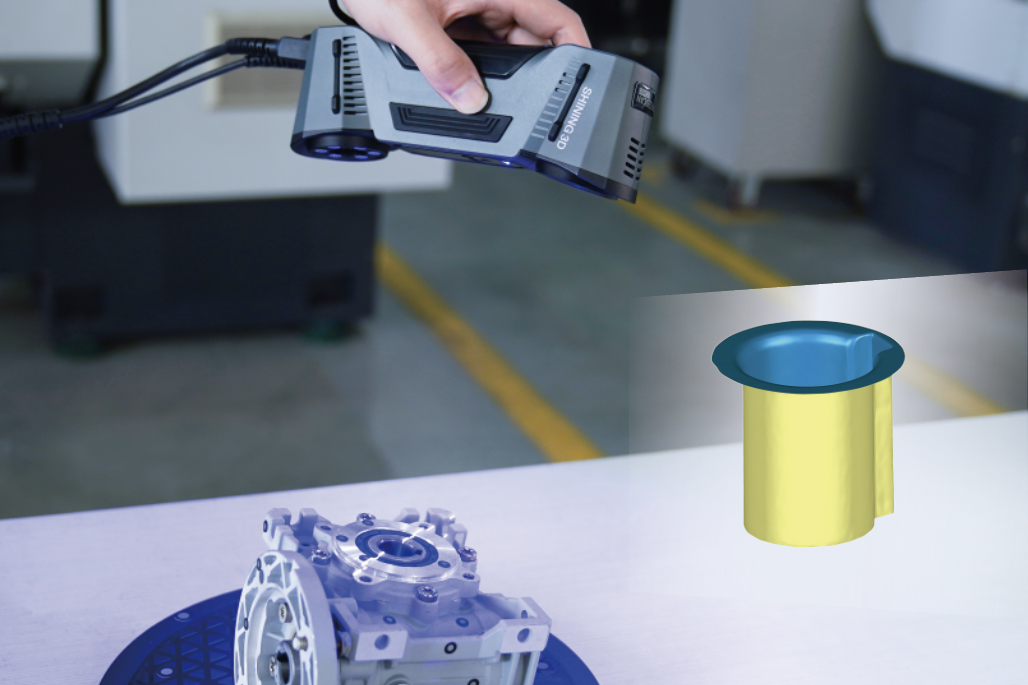

在现代制造业中，测量型三维扫描仪已成为高精度质量控制的核心工具。它能够快速获取工件的三维数据，并与原始设计模型进行精确比对，为产品检测、逆向工程等领域提供可靠支持。下面将系统介绍其完整检测流程，协助您更好的使用设备。
完整检测流程：
1、前期准备与规划：检测开始前，需明确检测目的与精度要求。根据工件尺寸、材质及特征，选择合适的扫描设备，并规划扫描路径与定位标记点布置方案。同时准备好校准板，确保设备处于计量有效期内。
2、工件预处理与定位：清洁工件表面，去除油污、粉尘。对高反光或透明部位进行喷粉，确保表面散射均匀。将工件稳定固定于检测平台，在工件周围及表面合理粘贴定位标记点，这些标记点将作为多次扫描数据自动对齐的基准。
3、设备校准与扫描参数设置：严格按照操作规范进行扫描仪校准。根据工件细节程度和精度要求，在软件中设置适当的分辨率、扫描速度和曝光参数。对大型工件可分区块规划扫描顺序。

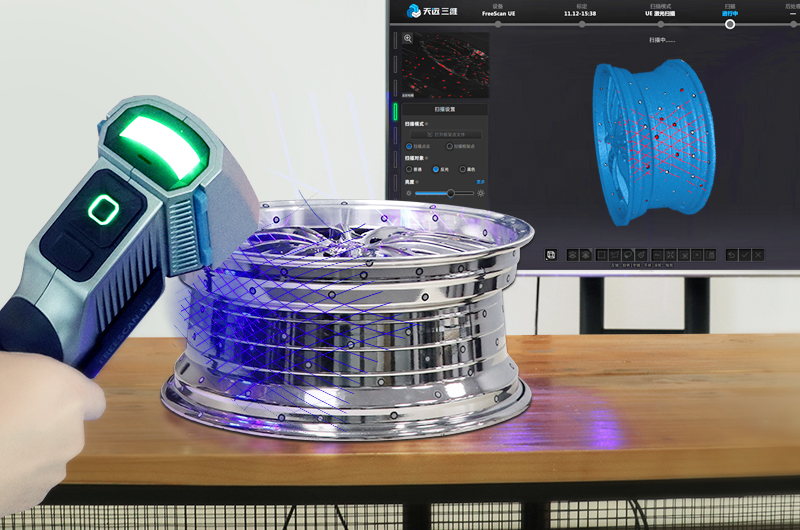

4、数据采集：保持扫描头与工件表面处于最佳工作距离，以平稳速度移动设备或旋转工件，确保扫描区域有足够重叠。复杂结构或深孔部位需变换角度补充扫描，确保数据完整性。
5、数据处理与对齐将多视角点云数据导入处理软件，通过标记点或特征匹配进行自动对齐与融合，生成完整的三维模型。随后进行噪声过滤、平滑处理和孔洞修补。
6、检测分析与报告生成：将扫描得到的三角网格模型与原始CAD数模进行坐标系对齐，执行3D比较分析、GD&T几何公差检测或截面分析。软件自动生成包含偏差色谱图、关键尺寸表格和统计分析的可视化检测报告。
测量型三维扫描仪将传统检测效率提升了一个量级，但高精度的成果依赖于严谨规范的流程和细节把控。从前期规划、环境控制、设备校准，到数据采集策略与后期处理，每个环节都需科学执行。
