在精密制造与模具开发领域，全尺寸检测一直是保证产品质量的核心环节，传统的检测手段对于复杂曲面、深孔及隐蔽部位的测量，往往操作繁琐、数据单一，且难以生成直观的整体偏差报告。随着小型手持3d扫描仪技术的成熟，这一局面正在发生根本性改变。具体检测流程有哪些？
第一步：前期准备
根据工件材质和尺寸特性进行相应处理。对于多数小型铸件，可直接放置于工作台上扫描，若工件较小、反光或透明，可贴点和喷涂显像剂处理。

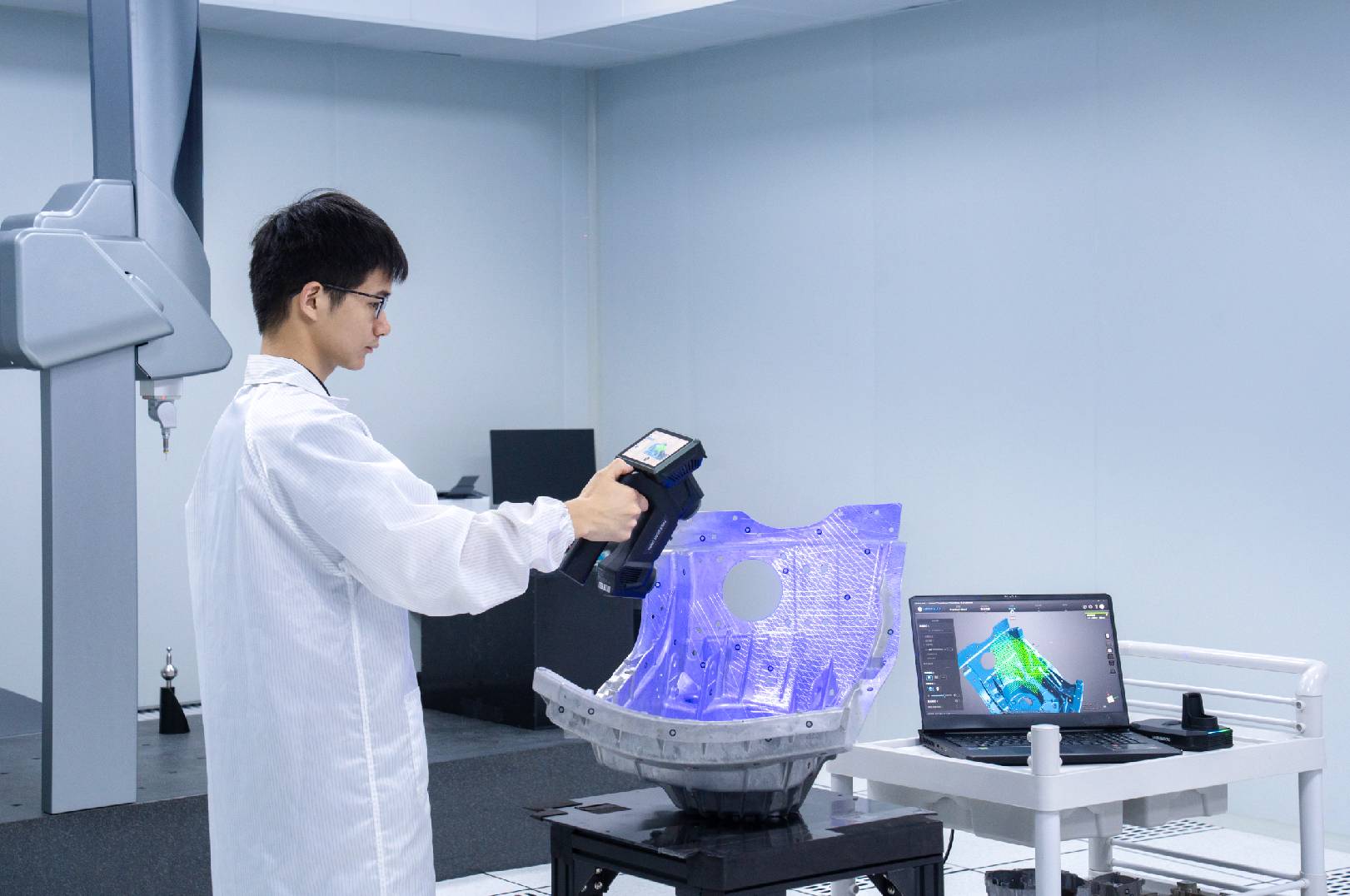

第二步：三维数据采集
操作人员手持扫描仪围绕工件进行多角度扫描，设备会自动捕获工件的型面、边界、孔位等全部几何特征。对于复杂工件，可根据不同部位特点切换扫描模式——高速模式用于大面域采集，精细模式用于凹槽、转角等细节部位。扫描过程中，软件会自动利用公共区域特征完成多角度数据的拼接，形成完整的工件三维模型。
第三步：数据导入与比对分析

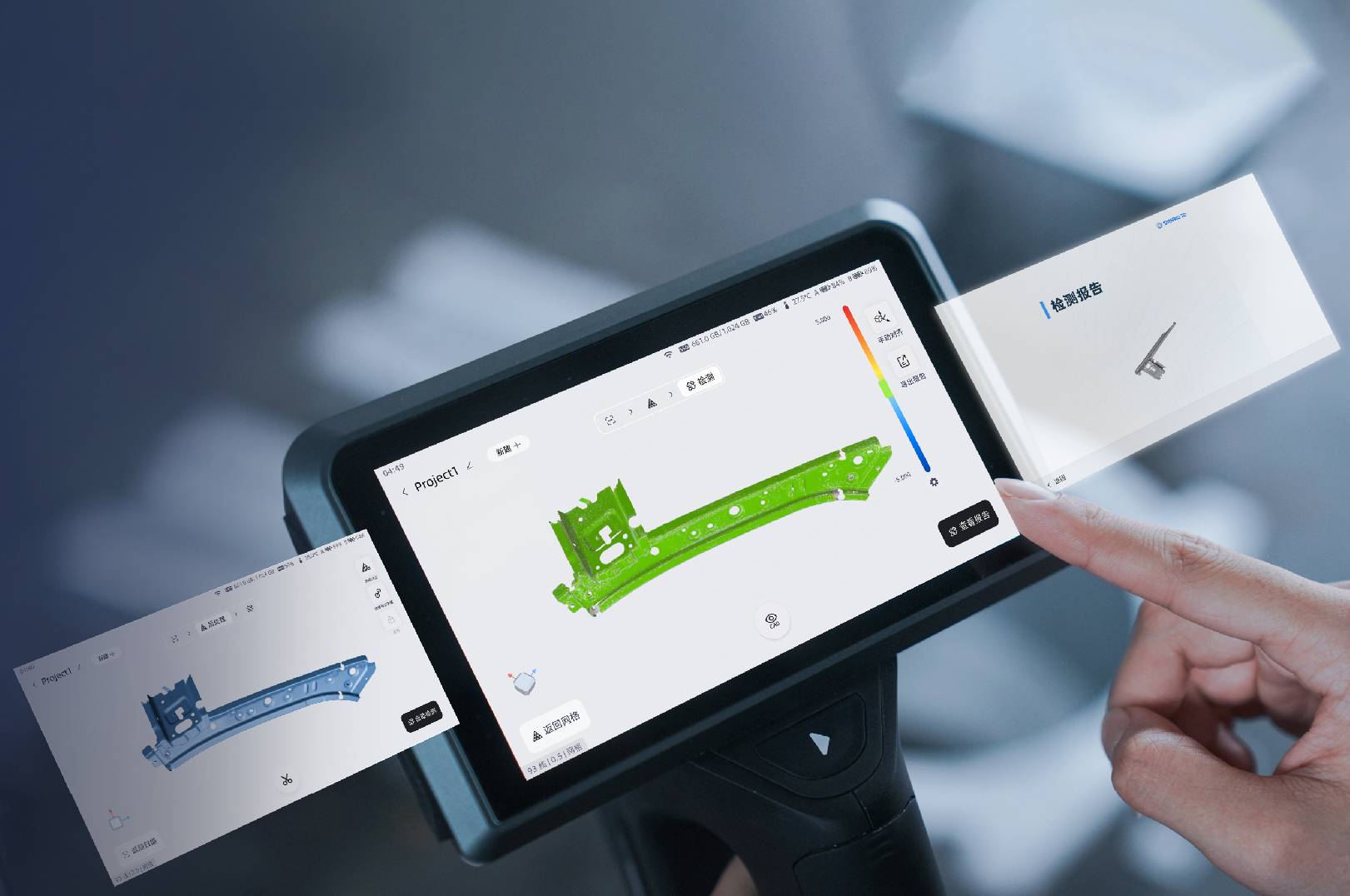

将扫描获取的STL数据导入专业检测软件，与CAD原始数模进行最佳拟合对齐。这一步骤可快速生成三维色谱图，以颜色梯度直观显示工件各部位的偏差情况——绿色区域表示在公差范围内，暖色区域表示正向偏差，冷色区域表示负向偏差。
第四步：出具检测报告
基于色谱图分析结果，检测人员可对关键特征，创建具体尺寸标注和形位公差评定，最终生成包含三维色谱图、关键尺寸标注、合格性判定在内的完整检测报告。报告格式可支持PDF、Excel等通用格式，便于存档和追溯。
小型手持3d扫描仪的应用，将质检人员从繁琐的人工测量和单一数据中解放出来，实现对工件全部几何特征的全方位量化评估，为企业质量管理提供了极大的便捷之处。
