在现代工业制造领域，大型零部件的精准检测一直是技术挑战。尤其是像风电主轴这类尺寸庞大、结构复杂的部件，传统的检测方法往往效率低下且精度有限。本期将深入探讨手持式激光3d扫描仪FreeScan UE Pro如何高效完成大型风电主轴木模的三维检测任务。
大尺寸扫描的技术挑战与解决方案：

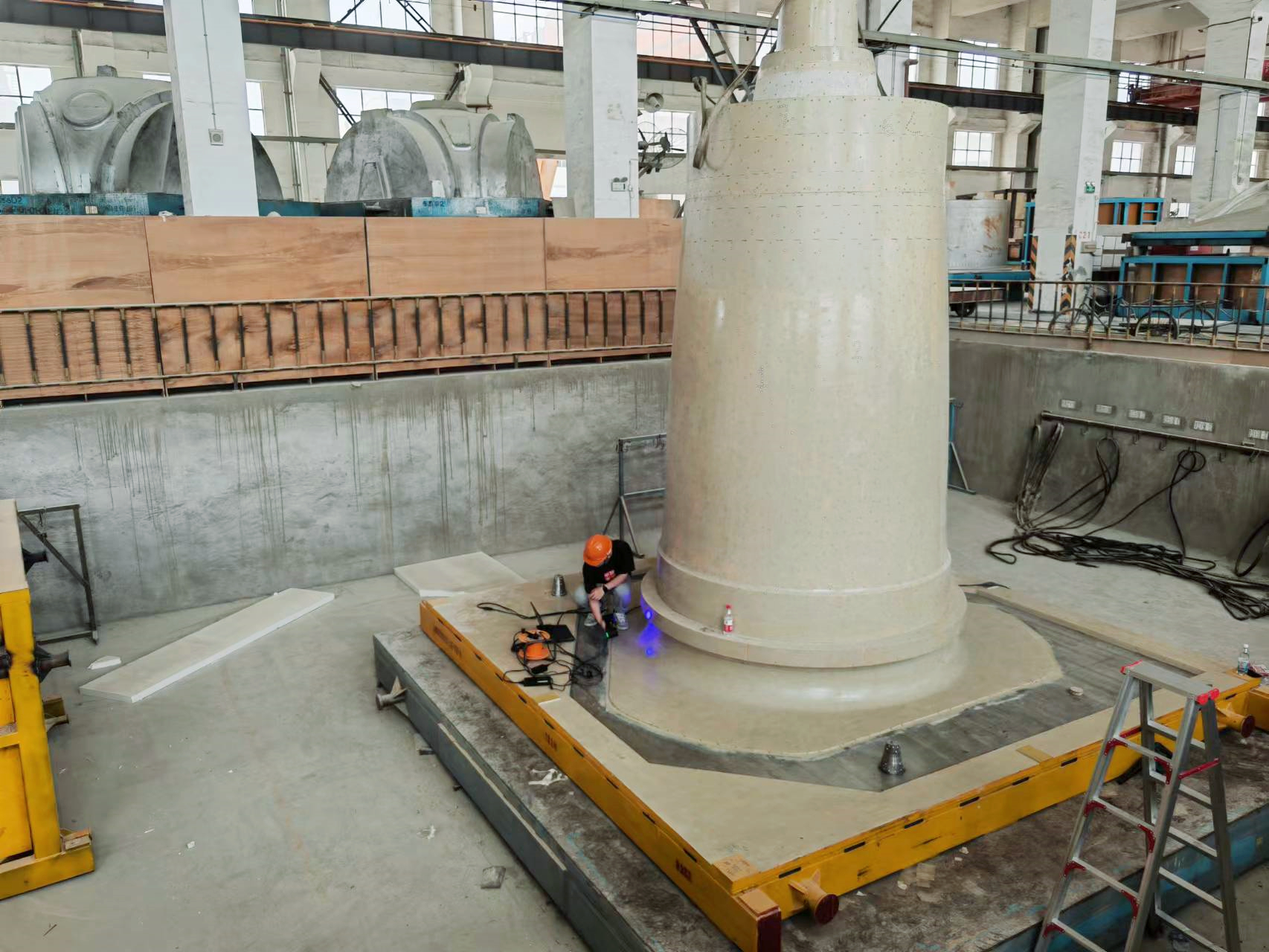

此次检测的风电主轴木模高5米，底面直径4米，这种尺寸给三维检测带来了多重挑战：测量范围大、细节特征多、表面材质特殊，FreeScan UE Pro通过多项创新技术应对这些难题：
由于木模较大，需要通过摄影测量保证整体数据的精度。但是，其为木质，一般的磁性编码点无法吸附至木模表面，若使用别的摄影测量方式，则需要将编码点用胶布一个个粘贴至木模表面。该工件较大，需要的编码点在100个以上，用胶布粘贴费时费力，且容易松动，影响精度。
面对此类工件，FreeScan UE Pro的新一代双目摄影测量方式，则有很大优势，无需编码点，省时省力，且避免了因操作层面导致的精度误差。

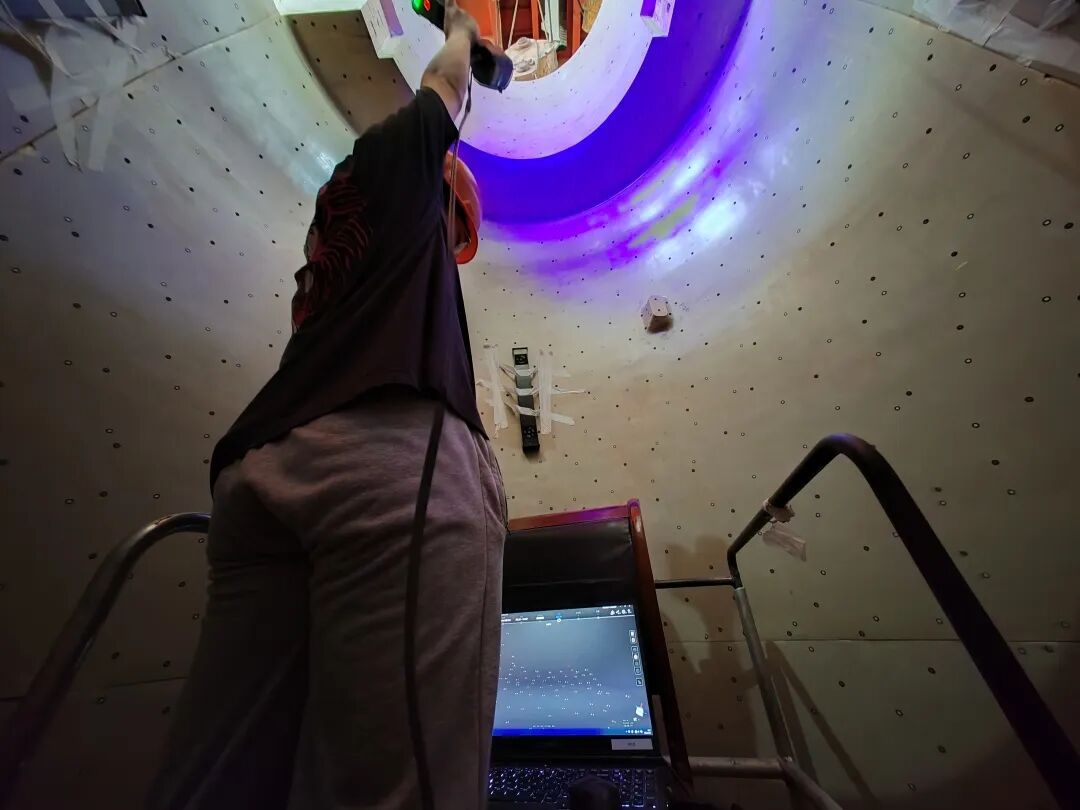

手持式激光3d扫描仪具有很强的环境适应性，工厂环境温度较高，也可正常工作，直接扫描。可获取完整的内外腔三维数据，扫描快速、流畅，除却攀爬登高、电源线布线等耗时，整体木模内外腔扫描时间在35分钟左右。
除了高效以及强环境适应能力，精度表现也十分优异，在结合摄影测量下，体积精度高达0.02mm+0.015mm/m，且重复性精度稳定。
最后，将三维扫描的数据导入Geomagic Control X检测软件，与原始设计数据相拟合，即可快速获得检测结果，轴身的偏差数据一目了然。
手持式激光3d扫描仪能够高效实现各种材质的大型工件的准确摄影测量，进行后续的全尺寸检测。进一步扩大了高精度三维扫描技术在大型工件检测领域的适用范围，也使得这项技术的普及应用继续向前迈进！
